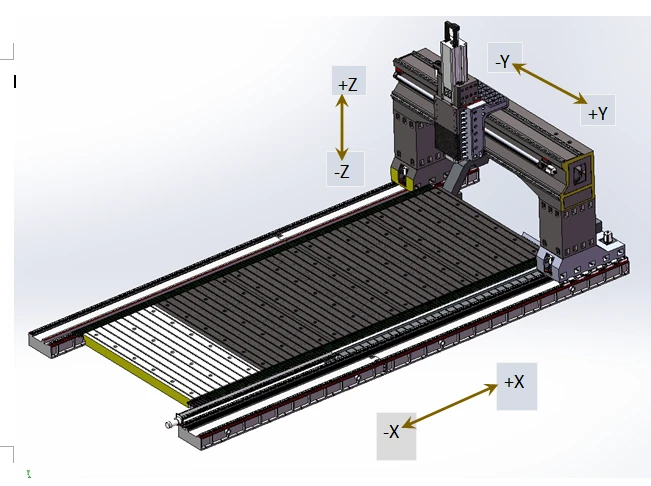

Cổng di chuyển CNC

CNC giàn chuyển động tự hào có hành trình trục X- cực dài là lợi thế cốt lõi của nó, kết hợp với khung giàn-có độ cứng cao và thiết kế chịu tải-nặng, dẫn đến khả năng chịu tải-vượt trội. Cấu trúc cột chuyển động cho phép cột dẫn động trục chính linh hoạt dọc theo dầm ngang, cho phép gia công chính xác các phôi lớn và nặng. Thiết bị này có độ ổn định cao và có thể hoàn thành các quy trình phay, khoan và các quy trình khác trên các bộ phận lớn một cách hiệu quả, khiến thiết bị này phù hợp với việc sản xuất máy móc hạng nặng và các tình huống khác có yêu cầu cao về phạm vi gia công và khả năng chịu tải.

Liên hệ ngay

Ưu điểm về kết cấu

Khung giàn tích hợp và bệ máy hạng nặng- mang lại độ cứng vượt trội, bù đắp độ rung và biến dạng trong quá trình cắt nặng, giảm lỗi gia công và cho phép gia công ổn định các phôi gia công lớn, có độ cứng-cao (chẳng hạn như bệ máy công cụ và các bộ phận tàu thủy). Sự suy giảm độ chính xác lâu dài được giảm thiểu.

Ưu điểm về không gian

Bàn làm việc rộng và phạm vi di chuyển dài cho phép kẹp đồng thời các phôi cực lớn, với khả năng chịu tải 15 tấn/m2. Cột di chuyển được cho phép phạm vi gia công rộng.

Đóng hoàn toàn{0}}Ưu điểm của vòng lặp

Được trang bị các thiết bị phản hồi có độ chính xác cao-như bộ mã hóa tuyến tính và hệ thống Siemens, máy đảm bảo khả năng lặp lại cao.

Để đảm bảo độ chính xác của quá trình phay giàn cột chuyển động{0}}quy mô lớn, cần phải bắt đầu từ hệ thống điều khiển, phản hồi phát hiện và phương pháp hiệu chỉnh. Đầu tiên, ở cấp độ kiểm soát và phản hồi, chế độ vòng lặp-đóng hoàn toàn được áp dụng. Thông qua hoạt động phối hợp của bộ mã hóa và thước đo cách tử, trạng thái chuyển động của từng trục của máy công cụ có thể được ghi lại trong thời gian thực. Bộ mã hóa có thể giám sát chính xác hoạt động của động cơ truyền động, trong khi thước đo cách tử đo trực tiếp độ dịch chuyển thực tế của bàn làm việc hoặc cột chuyển động. Phản hồi kép do cả hai hình thành giúp loại bỏ hiệu quả các lỗi do các yếu tố như khe hở và biến dạng đàn hồi trong chuỗi truyền động gây ra, đảm bảo vị trí lệnh rất phù hợp với vị trí thực tế.

Thứ hai, hệ thống Siemens 840D được chọn làm thiết bị điều khiển cốt lõi. Hệ thống này có khả năng tính toán và xử lý mạnh mẽ cũng như các thuật toán điều khiển có độ chính xác-cao. Nó có thể nhanh chóng đáp ứng các hướng dẫn xử lý phức tạp và phối hợp chính xác chuyển động của từng trục. Chức năng bù lỗi nâng cao của nó có thể thực hiện các hiệu chỉnh-theo thời gian thực đối với các yếu tố có thể ảnh hưởng đến độ chính xác của máy công cụ trong các điều kiện làm việc khác nhau, chẳng hạn như biến dạng nhiệt và thay đổi tải, giúp cải thiện hơn nữa độ ổn định và độ chính xác xử lý của thiết bị.

Đồng thời, việc hiệu chuẩn và kiểm tra thường xuyên với sự hỗ trợ của giao thoa kế laser Renishaw và các thiết bị chuẩn trực là rất cần thiết. Giao thoa kế laser có thể đo các chỉ số chính về độ chính xác định vị, độ chính xác định vị lặp lại và độ hở ngược của từng trục của máy công cụ với độ chính xác cực cao, cung cấp cơ sở dữ liệu chính xác để bù lỗi; ống chuẩn trực có thể phát hiện và điều chỉnh nghiêm ngặt độ chính xác hình học của máy công cụ, chẳng hạn như độ thẳng của ray dẫn hướng và độ thẳng đứng giữa các trục, để đảm bảo độ chính xác cấu trúc cơ bản của máy công cụ luôn ở trạng thái lý tưởng. Thông qua việc áp dụng toàn diện loạt biện pháp này, máy phay cổng động lớn có thể duy trì ổn định khả năng xử lý có độ chính xác cao- và đáp ứng nhu cầu xử lý của nhiều bộ phận có độ chính xác phức tạp khác nhau.

Các khung lớn: chẳng hạn như thân máy công cụ, khung máy móc kỹ thuật, v.v., có cấu trúc phức tạp và kích thước lớn, yêu cầu phay mặt phẳng, rãnh có độ chính xác cao-, v.v.

Các bộ phận khuôn: chẳng hạn như khuôn bọc ô tô, khung khuôn và khoang của khuôn phun lớn, yêu cầu độ hoàn thiện bề mặt cao và độ chính xác về kích thước.

Các bộ phận của hộp: chẳng hạn như hộp giảm tốc và xi lanh động cơ, yêu cầu-hệ thống bề mặt và mặt phẳng nhiều mặt.

Các tấm lớn: chẳng hạn như sàn tàu và tấm kết nối cầu, có thể được phay và tạo đường viền trên các khu vực rộng lớn.
